1
Hubraum
500
2
Jahr
2002
3
Ausstattung
500 MAGNUM VL HDS - A02CD50FB
4
Ersatzteilkatalog
MOTORAUFHÄNGUNG
5
Explosionszeichnung
Ersatzteilkatalog
LUFTFILTERKASTEN
von
TREIBSTOFF TANK AND VERGASER MOUNTING
MOTORAUFHÄNGUNG
1
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
34
35
36
37
37
38
39
40
40
41
42
43
44
1
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
34
35
36
37
37
38
39
40
40
41
42
43
44
1
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
34
35
36
37
37
38
39
40
40
41
42
43
44
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
1
1
2
3
3
4
5
6
7
8
9
1
ASM. PUMP FUEL
3085275
2520227
158,56€ Einzelpreis inkl. MwSt.
2
NYLOK NUT
7546601
2,37€ Einzelpreis inkl. MwSt.
3
HOSE CLAMP
7080003
2,95€ Einzelpreis inkl. MwSt.
4
FUEL LINE; 600 CM
8450040600
Nicht verfügbar
5
SCREW
3130535
12,26€ Einzelpreis inkl. MwSt.
6
COVER
3130511
78,08€ Einzelpreis inkl. MwSt.
7
O-RING
3130512
9999999
Nicht verfügbar
8
FUEL LINE; 1/4 ID
84500031525
Nicht verfügbar
9
FITTING TEE
7052075
14,18€ Einzelpreis inkl. MwSt.
10
LINE FUEL 1/8 ID 600 CM.
8360009600
Nicht verfügbar
11
SMALL IN-LINE FILTER
2530009
10,45€ Einzelpreis inkl. MwSt.
12
ENG.(S.B.)EH50PLE-01
3085556
9990000
Nicht verfügbar
13
GUIDE CABLE
3130543
52,04€ Einzelpreis inkl. MwSt.
14
1/4 TURN THROTTLE CABLE
7080967
70,27€ Einzelpreis inkl. MwSt.
15
O-RING
5410193
7,91€ Einzelpreis inkl. MwSt.
16
MOUNT ENGINE TOP BLK
5242936067
Nicht verfügbar
17
CABLE GND-ENGINE
4010132
9999999
Nicht verfügbar
18
SPRING LOCK WASHER
7552901
2,37€ Einzelpreis inkl. MwSt.
19
BOLT
7512315
8,16€ Einzelpreis inkl. MwSt.
20
WASHER
7555823
7,91€ Einzelpreis inkl. MwSt.
21
SPACER-MOTOR MNT TOP
5132007
9999999
Nicht verfügbar
22
MOUNT-RUBBER TOP 60 DURO
3021045
9999999
Nicht verfügbar
23
NUT
7547108
8,16€ Einzelpreis inkl. MwSt.
24
FLANGE NUT
3083649
9999999
Nicht verfügbar
25
CABLE BATT/ENG. BLK.
4010095
9999999
Nicht verfügbar
26
CABLE; SOL/STARTER
4010093
59,45€ Einzelpreis inkl. MwSt.
27
CLUTCH INTAKE BOOT
5410421
9999999
Nicht verfügbar
28
NARROW BAND CLAMP
7080511
8,16€ Einzelpreis inkl. MwSt.
29
FLAT WASHER
7555815
7,91€ Einzelpreis inkl. MwSt.
30
MOUNT RUBBER REAR 60 DURO
3021119
9999999
Nicht verfügbar
31
COIL ASMIGNITION
3084690
9999999
Nicht verfügbar
32
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Nicht verfügbar
33
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Nicht verfügbar
34
SCREW AND WASHER
3084205
9999999
Nicht verfügbar
35
BOLT AND WASHER ASSEMBLY
3082038
9999999
Nicht verfügbar
36
FRICTION CHOKE CABLE; 40 IN
7081008
102,70€ Einzelpreis inkl. MwSt.
37
SCREW
7515417
9999999
Nicht verfügbar
38
MOUNT RUBBER TOP
3110044
3024012
70,98€ Einzelpreis inkl. MwSt.
39
MOUNT LOW.FR.ENGINE BLK.
5242818067
Nicht verfügbar
40
LOCK WASHER
3080530
9999999
Nicht verfügbar
41
NUT
3080285
9999999
Nicht verfügbar
42
MANIFOLD BLK
1260978029
Nicht verfügbar
43
EXHAUST GASKET ASSEMBLY
3085075
9999999
Nicht verfügbar
44
SHEATH-FOIL LAMINATED;5/8X18CM
845008018
Nicht verfügbar

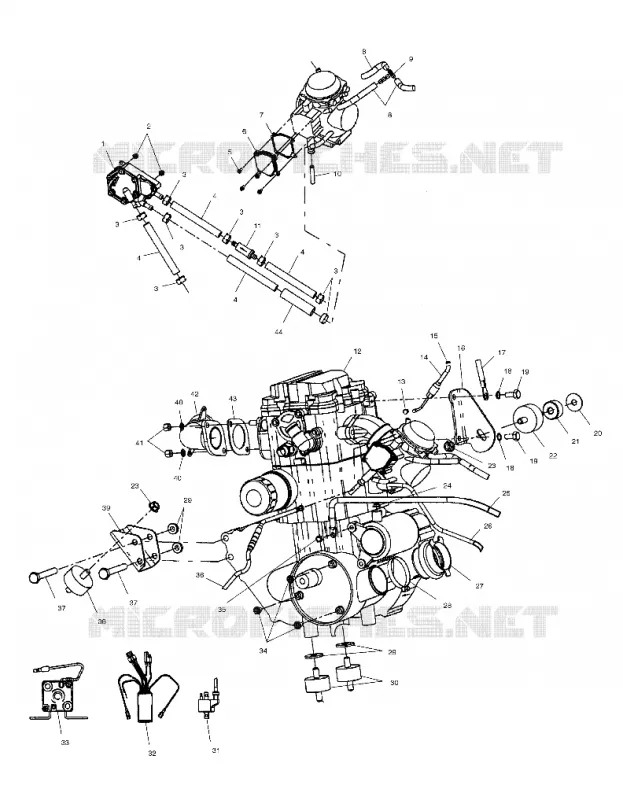

Auf dieser Seite finden Sie die detaillierte MOTORAUFHÄNGUNG POLARIS-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-POLARIS-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
