1
Hubraum
autre
2
Jahr
1993
3
Ausstattung
EURO TRAIL - E930761
4
Ersatzteilkatalog
LENKUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322016A)
5

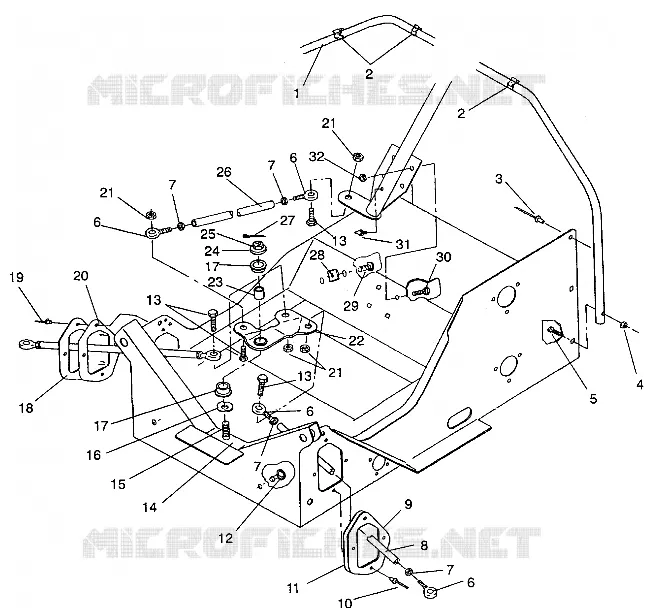

Explosionszeichnung
Ersatzteilkatalog
LENKUNG
von
SUSPENSION ASSEMBLY TRAIL DELUXE/0930243 (4923222322022A)
LENKUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322016A)
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
1
1
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
1
SUPPORT STEERING
1011488067
Nicht verfügbar
2
CLIP
7080278
9999999
Nicht verfügbar
3
RIVET; (MONOBOLT)
7661620
7661637
2,37€ Einzelpreis inkl. MwSt.
4
NYLOK NUT
7542122
2,37€ Einzelpreis inkl. MwSt.
5
BOLT-CARRIAGE
7512262
9999999
Nicht verfügbar
6
ROD END RH
7060125
7060165
Nicht verfügbar
6
ROD END;LH
7060124
7060164
Nicht verfügbar
7
NUT LH (10)
7542424
1,80€ Einzelpreis inkl. MwSt.
7
NUT HEX RH(10)
7542401
4,75€ Einzelpreis inkl. MwSt.
8
ROD TIE BLACK
5332713067
Nicht verfügbar
8
TIEROD
5020636067
Nicht verfügbar
9
PLATELHBOOTSEAL
5210959
5210959-067
Nicht verfügbar
10
RIVET(10)
7621301
9999999
Nicht verfügbar
11
BOOT LH
5410388
9999999
Nicht verfügbar
12
ROSEBUD CLIP
4020139
8,16€ Einzelpreis inkl. MwSt.
13
BOLT
7512404
7,91€ Einzelpreis inkl. MwSt.
14
BLOCK STEERING
5630375
Nicht verfügbar
15
BOLT
7512658
9999999
Nicht verfügbar
16
WASHER WAVE
7555735
7,91€ Einzelpreis inkl. MwSt.
17
BUSHING
3563907
Nicht verfügbar
18
PLATE RH BOOT SEAL
5210904
9999999
Nicht verfügbar
19
POP RIVET
7621303
9999999
Nicht verfügbar
20
BOOT-TIE ROD
5410328
9999999
Nicht verfügbar
21
NUT LOCK
7542403
9999999
Nicht verfügbar
22
STRG.ARM CTR BLK.
1822040067
Nicht verfügbar
22
ARM STEERING CTR BLK.
1822093067
Nicht verfügbar
23
BUSHING-SPACER
5010161
9999999
Nicht verfügbar
24
WASHER
7555721
2,37€ Einzelpreis inkl. MwSt.
25
NUT
7542712
14,18€ Einzelpreis inkl. MwSt.
26
ROD-DRAG LINK
5332712
9999999
Nicht verfügbar
27
COTTER PIN
7661203
2,37€ Einzelpreis inkl. MwSt.
28
NUT SPEED
7670021
9,53€ Einzelpreis inkl. MwSt.
29
BOLT-CARRIAGE
7512263
9999999
Nicht verfügbar
30
BOLT
7512394
7512377
8,16€ Einzelpreis inkl. MwSt.
31
FITTING-LUBE.
7080220
9999999
Nicht verfügbar
32
NYLOK NUT
7542324
1,80€ Einzelpreis inkl. MwSt.

Auf dieser Seite finden Sie die detaillierte LENKUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322016A) POLARIS-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-POLARIS-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.

Weitere Ersatzteile für EURO TRAIL - E930761

TUNNEL ASSEMBLY TRAIL DELUXE / 0930243 (4923222322001A)

TUNNEL ASSEMBLY TRAIL DELUXE / 0930243 (4923222322001A)

für EURO TRAIL - E930761 ab 1993

HAUBE

HAUBE

für EURO TRAIL - E930761 ab 1993

HAUBE

HAUBE

für EURO TRAIL - E930761 ab 1993

KONSOLE TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322011A)

KONSOLE TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322011A)

für EURO TRAIL - E930761 ab 1993

ANTRIEB ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322019A)

ANTRIEB ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322019A)

für EURO TRAIL - E930761 ab 1993

ÖLTANK / LUFTFILTERKASTEN TRAIL / 0930761 AND TRAIL DELUXE / 0930243 (4923222322020A)

ÖLTANK / LUFTFILTERKASTEN TRAIL / 0930761 AND TRAIL DELUXE / 0930243 (4923222322020A)

für EURO TRAIL - E930761 ab 1993

SUSPENSION ASSEMBLY TRAIL/0930761 (4923222322021A)

SUSPENSION ASSEMBLY TRAIL/0930761 (4923222322021A)

für EURO TRAIL - E930761 ab 1993

angetriebene Kupplungs ASSEMBLY TRAIL/0930761 (4923222322027A)

angetriebene Kupplungs ASSEMBLY TRAIL/0930761 (4923222322027A)

für EURO TRAIL - E930761 ab 1993

ANGETRIEBENE KUPPLUNGS ASSEMBLY TRAIL DELUXE/0930243 (4923222322028A)

ANGETRIEBENE KUPPLUNGS ASSEMBLY TRAIL DELUXE/0930243 (4923222322028A)

für EURO TRAIL - E930761 ab 1993

MOTORAUFHÄNGUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322029A)

MOTORAUFHÄNGUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322029A)

für EURO TRAIL - E930761 ab 1993

ABGASSYSTEM TRAIL/0930761 (4923222322030A)

ABGASSYSTEM TRAIL/0930761 (4923222322030A)

für EURO TRAIL - E930761 ab 1993

TRAIL DELUXE/0930243 (4923222322035A)

TRAIL DELUXE/0930243 (4923222322035A)

für EURO TRAIL - E930761 ab 1993

VERGASER TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322036A)

VERGASER TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322036A)

für EURO TRAIL - E930761 ab 1993

BENZINPUMPE TRAIL/0930761 (4923222322037A)

BENZINPUMPE TRAIL/0930761 (4923222322037A)

für EURO TRAIL - E930761 ab 1993

BENZINPUMPE TRAIL DELUXE/0930243 (4923222322038A)

BENZINPUMPE TRAIL DELUXE/0930243 (4923222322038A)

für EURO TRAIL - E930761 ab 1993

Hauptzylinderanordnung European 440,440 SKS,5OO EFI,EFI SKS, RXL,RXL SKS, (49237723770002)

Hauptzylinderanordnung European 440,440 SKS,5OO EFI,EFI SKS, RXL,RXL SKS, (49237723770002)

für EURO TRAIL - E930761 ab 1993

CLUTCH GUARD/REFLECTOR ASSEMBLY EUROPEAN 440,440 SKS,500 EFI,EFI SKS,LITE (49237723770003)

CLUTCH GUARD/REFLECTOR ASSEMBLY EUROPEAN 440,440 SKS,500 EFI,EFI SKS,LITE (49237723770003)

für EURO TRAIL - E930761 ab 1993

TUNNEL ASSEMBLY TRAIL/0930761 (4923222322003A)

TUNNEL ASSEMBLY TRAIL/0930761 (4923222322003A)

für EURO TRAIL - E930761 ab 1993

SITZ GASBEHÄLTER ASSEMBLY TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322004A)

SITZ GASBEHÄLTER ASSEMBLY TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322004A)

für EURO TRAIL - E930761 ab 1993

NOSEPAN TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322005A)

NOSEPAN TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322005A)

für EURO TRAIL - E930761 ab 1993

HAUBE ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322007A)

HAUBE ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322007A)

für EURO TRAIL - E930761 ab 1993

FRONT SUSPENSION AND SKI TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322013A)

FRONT SUSPENSION AND SKI TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322013A)

für EURO TRAIL - E930761 ab 1993

LENKUNG

LENKUNG

für EURO TRAIL - E930761 ab 1993

LENKUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322016A)

LENKUNG TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322016A)

für EURO TRAIL - E930761 ab 1993

SUSPENSION ASSEMBLY TRAIL DELUXE/0930243 (4923222322022A)

SUSPENSION ASSEMBLY TRAIL DELUXE/0930243 (4923222322022A)

für EURO TRAIL - E930761 ab 1993

FRONT Drehmomentarm TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322023A)

FRONT Drehmomentarm TRAIL / 0930761 and TRAIL DELUXE / 0930243 (4923222322023A)

für EURO TRAIL - E930761 ab 1993

HINTER DREHMOMENTARM TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322024A)

HINTER DREHMOMENTARM TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322024A)

für EURO TRAIL - E930761 ab 1993

Antriebskupplung ASSEMBLY TRAIL / 0930761 (4923222322025A)

Antriebskupplung ASSEMBLY TRAIL / 0930761 (4923222322025A)

für EURO TRAIL - E930761 ab 1993

ANTRIEBSKUPPLUNG ASSEMBLY TRAIL DELUXE/0930243 (4923222322026A)

ANTRIEBSKUPPLUNG ASSEMBLY TRAIL DELUXE/0930243 (4923222322026A)

für EURO TRAIL - E930761 ab 1993

ABGASSYSTEM TRAIL DELUXE/0930243 (4923222322031A)

ABGASSYSTEM TRAIL DELUXE/0930243 (4923222322031A)

für EURO TRAIL - E930761 ab 1993

CRANKCASE ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322032A)

CRANKCASE ASSEMBLY TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322032A)

für EURO TRAIL - E930761 ab 1993

ZYLINDER TRAIL/0930761 (4923222322033A)

ZYLINDER TRAIL/0930761 (4923222322033A)

für EURO TRAIL - E930761 ab 1993

ZYLINDER TRAIL DELUXE/0930243 (4923222322034A)

ZYLINDER TRAIL DELUXE/0930243 (4923222322034A)

für EURO TRAIL - E930761 ab 1993

PUMPE TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322039A)

PUMPE TRAIL/0930761 AND TRAIL DELUXE/0930243 (4923222322039A)

für EURO TRAIL - E930761 ab 1993

MAGNETO ASSEMBLY TRAIL / 0930761 AND TRAIL DELUXE / 0930243 (4923222322040A)

MAGNETO ASSEMBLY TRAIL / 0930761 AND TRAIL DELUXE / 0930243 (4923222322040A)

für EURO TRAIL - E930761 ab 1993

Gebläsegehäuse RÜCKZUG ANLASSER ASSEMBLY TRAIL / 0930761 and TRAIL DELUXE (4923222322041A)

Gebläsegehäuse RÜCKZUG ANLASSER ASSEMBLY TRAIL / 0930761 and TRAIL DELUXE (4923222322041A)

für EURO TRAIL - E930761 ab 1993

HITCH ASSEMBLY European 440,440 SKS,500 EFI,EFI SKS, RXL SKS,Sport,Trail,XL (49237723770004)

HITCH ASSEMBLY European 440,440 SKS,500 EFI,EFI SKS, RXL SKS,Sport,Trail,XL (49237723770004)

für EURO TRAIL - E930761 ab 1993

Bremse und Kettenkasten European 440,400 SKS,500 EFI, EFI SKS,RXL SKS,Sport,Tr (49237723770007)

Bremse und Kettenkasten European 440,400 SKS,500 EFI, EFI SKS,RXL SKS,Sport,Tr (49237723770007)

für EURO TRAIL - E930761 ab 1993

POLARIS EURO TRAIL - E930761 1993

EURO TRAIL - E930761

EURO TRAIL - E930761

Modell : OTHERS

Hubraum : autre

Baujahr : 1993

Neue Originalteile vom Hersteller
Internationaler Versand
Offizieller Preis POLARIS
Ein Expertenteam steht Ihnen zur Verfügung
Sichere Zahlung
An Ihrer Seite seit 2001
Kundenbewertungen
4.2 /5
1764 Bewertungen
Alle Bewertungen ansehen
Ersatzteilkatalog für alle Marken
